Supape de reținere

Supapele de reținere cu arc în linie sunt comune, ușor de înțeles și simplu de proiectat. Supapă de reținere cu arc în-linie în pozițiile deschis și închis. Săgețile indică direcția fluxului. Când lichidul intră în orificiul de intrare al supapei, ar trebui să existe suficientă presiune (forță) pentru a depăși presiunea de deschidere și forța arcului. Presiunea împinge discul, deschizând orificiul și permițând fluidului să curgă prin supapă. Când presiunea de intrare nu mai este suficient de mare sau este suficientă contrapresiune, contrapresiunea și arcul împing discul supapei spre orificiu și etanșează supapa închisă. Cursa scurtă a arcului și a discului permite timpi de răspuns rapid la închidere. Acest design de supapă previne, de asemenea, creșterea presiunii în conductă, prevenind astfel loviturile de apă.

Supapele de reținere-în Y-încărcate cu arc funcționează în mod similar cu supapele de reținere-încărcate cu arc-în linie. Diferența este că arcul și discul mobil sunt poziționate în unghi. Aceasta formează o formă „y”, de unde și numele supapei. Funcționează în același mod ca o supapă în linie, dar deoarece componentele mobile sunt înclinate, supapa poate fi inspectată și întreținută în timp ce este conectată la sistem. Aceste supape sunt mai mari și ocupă mai mult spațiu în sistem.

Supapele de reținere cu bilă folosesc o bilă liberă-plutitoare sau cu arc-încărcate pe un loc de etanșare pentru a închide un orificiu. Scaunul de etanșare are de obicei o formă conică pentru a ghida bila în scaunul supapei și pentru a forma o etanșare fiabilă pentru a preveni curgerea inversă. Când presiunea fluidului pe partea de admisie depășește presiunea de fisurare, bila se îndepărtează de locul său, permițând curgerea. Când presiunea de intrare nu depășește presiunea de deschidere sau există contrapresiune, bila se va închide cu ajutorul contrapresiunii sau arcului, închizând eficient orificiul. Supapele de reținere cu bilă cu unire adevărată permit îndepărtarea și înlocuirea ușoară a bilei, eliminând necesitatea achiziționării unei supape noi.

Supapele de reținere cu diafragmă constau dintr-o diafragmă de cauciuc care se deschide când presiunea de admisie crește. O supapă de reținere cu diafragmă normal deschisă, cu o presiune de intrare „minimă” care permite curgerea mediului. Pe măsură ce presiunea de admisie crește, diafragma se va deschide, permițând mai mult flux. Dacă apare contrapresiunea (sau o supapă de reținere cu diafragmă normal închisă), diafragma va fi forțată împotriva deschiderii și etanșată împotriva oricărui reflux. Supapele de reținere cu diafragmă sunt ideale pentru aplicații de joasă-presiune sau vid.

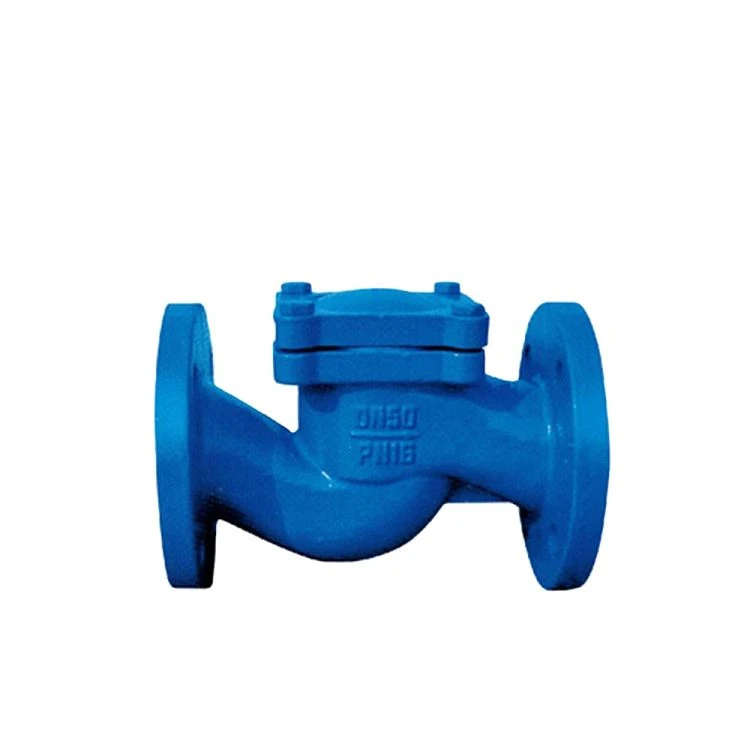

Supapele de reținere de ridicare constau dintr-un disc de ghidare care ridică (ridică) scaunul supapei pentru a permite curgerea mediului. Este nevoie de presiune de deschidere pentru a depăși gravitația și/sau rezistența arcului. Ghidajele țin discul într-o linie verticală pentru repoziționare cu aliniere și etanșare corespunzătoare.

Cel mai frecvent, supapele de reținere de ridicare forțează mediul să se rotească la 90 de grade. Dacă nu există un arc care să ajute închiderea, trebuie luată în considerare direcția de instalare pentru a se asigura că discul supapei se închide sub acțiunea gravitației.

Supapele de reținere batante sunt cunoscute sub denumirea de supape de reținere „plate oscilătoare” sau „clapete”. Au un disc pe balama (sau trunion) care se deschide sub presiunea de admisie. Când presiunea de admisie scade sau are loc un reflux, discul supapei se va închide. Dacă nu există un arc care să ajute închiderea, trebuie luată în considerare direcția de instalare pentru a se asigura că discul supapei se închide sub acțiunea gravitației. Supapele de reținere cu disc dublu sau cu ușă dublă au un disc central care este împărțit în două uși semi--circulare care sunt articulate pe un punct de pivotare central pentru a funcționa independent.

Supapele de reținere cu glob sunt, de obicei, supape de reținere în Y-cu arc-încărcate cu arc sau supape de reținere de ridicare cu comandă manuală. Acest lucru permite supapei să funcționeze ca o supapă de reținere normală și să prevină refluxul. Un mecanism extern poate fi utilizat pentru a menține supapa într-o poziție deschisă sau închisă. Prin urmare, o supapă de blocare poate funcționa ca două în unul: o supapă de reglare a debitului și o supapă de prevenire a returului. Ele sunt utilizate în mod obișnuit în centralele electrice, ciclurile cazanelor, generatoarele de abur, răcirea turbinelor și sistemele de siguranță.

Termenii supapă de reținere fluture și supapă de reținere napolitană sunt adesea folosiți interschimbabil. Acestea constau din discuri în formă de fluture sau napolitană-și arcuri pe o balama. Când presiunea de intrare depășește presiunea de deschidere, ambele părți se deschid, așa cum se arată în Figura 9. Când presiunea de intrare scade sau are loc un reflux, arcul (sau contrapresiunea) de pe balama va închide discul supapei, etanșându-l eficient. Acest tip de supapă permite fluxul direct de mediu cu rezistență minimă. Supapele de reținere cu oscilanță tip wafer sunt proiectate elegant pentru a se potrivi în spațiile înguste ale flanșei.

O supapă duckbill permite fluidului să curgă printr-un furtun care are o formă naturală plată la capăt. Această formă plată seamănă cu un cioc de rață, de unde și numele supapei. Fluxul de apă deschide capătul plat al ciocului de rață, permițând mediilor să treacă. Atunci când presiunea este îndepărtată din partea de admisie, capătul piciorului de rață revine la starea sa aplatizată, întrerupând fluxul.
